DOCUMENTATION TECHNIQUE
PANZERKAMPFWAGEN II
| PzKpfw II Ausf a-1 (SdKfz 121) | |||
| DONNÉES TECHNIQUES GÉNÉRALES | |||
| Désignation | Panzerkampfwagen II Ausf a-1 | ||
| Fabriquant(s) | Henschel, MAN, Famo | Appareils de visées | |
| Quantité Produit | 25 exemplaires | Période de production | 1935 à 1936 |
| Type de Véhicule | char léger | Radio/émetteur/récepteur | |
| Longueur | 4,30 m | Equipage | 3 hommes |
| Largeur | 2,28 m | Poids en ordre de combat | 7,6 tonnes |
| Hauteur | 2 m | ||
| Armement | |||
| Armement | un canon de 20 mm KwK 30 | Dotation en Munitions | |
| Mitrailleuse (s) | une mitrailleuse MG 34 de 7,92 mm | Élévation ( degrés ) | |
| Armement Secondaire | Dotation en Munitions | ||
| Motorisation | |||
| Moteur | Maybach HL 57 TR | pente accepté | |
| Puissance | Garde au sol | ||
| Carburant | Essence | Largeur des Chenilles | 30 cm |
| Boîte de vitesse | Rayon de Braquage | ||
| Distance parcouru | Obstacle vertical | ||
| Consommation | Vitesse | 40 km/h | |
| Capacité du réservoir ( litres ) | |||
| Blindage | |||
| Blindage | Frontal sur les côtés sur l'arrière Sommet et Fond | ||
| coque | |||
| superstructure | |||
| tourelle | |||
| mantelet | |||
| suivant certaines sources le blindage serait de | |||
| frontal mm côtés mm tourelle mm sommet mm fond mm | |||
| PzKpfw II Ausf a-2 (SdKfz 121) | |||
| DONNÉES TECHNIQUES GÉNÉRALES | |||
| Désignation | Panzerkampfwagen II Ausf a-2 | ||
| Fabriquant(s) | Henschel, MAN, Famo | Appareils de visées | |
| Quantité Produit | 25 exemplaires | Période de production | 1935 à 1936 |
| Type de Véhicule | char léger peux de changement par rapport au a-1 | Radio/émetteur/récepteur | |
| Longueur | 4,30 m | Equipage | 3 hommes |
| Largeur | 2,28 m | Poids en ordre de combat | 7,6 tonnes |
| Hauteur | 2 m | ||
| Armement | |||
| Armement | un canon de 20 mm KwK 30 | Dotation en Munitions | |
| Mitrailleuse (s) | une mitrailleuse MG 34 de 7,92 mm | Élévation ( degrés ) | |
| Armement Secondaire | Dotation en Munitions | ||
| Motorisation | |||
| Moteur | Maybach HL 57 TR changement de la ventilation et du système de refroidissement | pente accepté | |
| Puissance | Garde au sol | ||
| Carburant | Essence | Largeur des Chenilles | 30 cm |
| Boîte de vitesse | Rayon de Braquage | ||
| Distance parcouru | Obstacle vertical | ||
| Consommations | Vitesse | 40 km/h | |
| Capacité du réservoir ( litres ) | |||
| Blindage | |||
| Blindage | Frontal sur les côtés sur l'arrière Sommet et Fond | ||
| coque | |||
| superstructure | |||
| tourelle | |||
| mantelet | |||
| suivant certaines sources le blindage serait de | |||
| frontal mm côtés mm tourelle mm sommet mm fond mm | |||
| PzKpfw II Ausf a-3 (SdKfz 121) | |||
| DONNÉES TECHNIQUES GÉNÉRALES | |||
| Désignation | Panzerkampfwagen II Ausf a-3 | ||
| Fabriquant(s) | Henschel, MAN, FAMO | Appareils de visées | |
| Quantité Produit | 50 exemplaires | Période de production | 1935 à 1936 |
| Type de Véhicule | char léger peux de changement par rapport au a-1 et a-2 | Radio/émetteur/récepteur | |
| Longueur | 4,30 m | Equipage | 3 hommes |
| Largeur | 2,28 m | Poids en ordre de combat | 7,6 tonnes |
| Hauteur | 2 m | ||
| Armement | |||
| Armement | un canon de 20 mm KwK 30 | Dotation en Munitions | |
| Mitrailleuse (s) | une mitrailleuse MG 34 de 7,92 mm | Élévation ( degrés ) | |
| Armement Secondaire | Dotation en Munitions | ||
| Motorisation | |||
| Moteur | Maybach HL 57 TR changement trappe pour l'accès au moteur | pente accepté | |
| Puissance | Garde au sol | ||
| Carburant | Essence | Largeur des Chenilles | 30 cm |
| Boîte de vitesse | Rayon de Braquage | ||
| Distance parcouru | Obstacle vertical | ||
| Consommation | Vitesse | 40 km/h | |
| Capacité du réservoir ( litres ) | |||
| Blindage | |||
| Blindage | Frontal sur les côtés sur l'arrière Sommet et Fond | ||
| coque | |||
| superstructure | |||
| tourelle | |||
| mantelet | |||
| suivant certaines sources le blindage serait de | |||
| frontal mm côtés mm tourelle mm sommet mm fond mm | |||
| PzKpfw II Ausf b (SdKfz 121) | |||
| DONNÉES TECHNIQUES GÉNÉRALES | |||
| Désignation | Panzerkampfwagen II Ausf b | ||
| Fabriquant(s) | Henschel, MAN, Famo | Appareils de visées | |
| Quantité Produit | 50 exemplaires | Période de production | 1935 à 1936 |
| Type de Véhicule | peux de changement au a-1 et a-2 et a-3 et b moteur et augmentation de longueur | Radio/émetteur/récepteur | |
| Longueur | 4,76 m | Equipage | 3 hommes |
| Largeur | 2,28 m | Poids en ordre de combat | 7,6 tonnes |
| Hauteur | 2 m | ||
| Armement | |||
| Armement | un canon de 20 mm KwK 30 | Dotation en Munitions | |
| Mitrailleuse (s) | une mitrailleuse MG 34 de 7,92 mm | Élévation ( degrés ) | |
| Armement Secondaire | Dotation en Munitions | ||
| Motorisation | |||
| Moteur | Maybach HL 62 TR | pente accepté | |
| Puissance | 140 cv | Garde au sol | |
| Carburant | Essence | Largeur des Chenilles | 30 cm |
| Boîte de vitesse | Rayon de Braquage | ||
| Distance parcouru | Obstacle vertical | ||
| Consommation | Vitesse | 40 km/h | |
| Capacité du réservoir ( litres ) | |||
| Blindage | |||
| Blindage | Frontal sur les côtés sur l'arrière Sommet et Fond | ||
| coque | |||
| superstructure | |||
| tourelle | |||
| mantelet | |||
| suivant certaines sources le blindage serait de | |||
| frontal mm côtés mm tourelle mm sommet mm fond mm | |||
| PzKpfw II Ausf c (SdKfz 121) | |||
| DONNÉES TECHNIQUES GÉNÉRALES | |||
| Désignation | Panzerkampfwagen II Ausf c | ||
| Fabriquant(s) | Henschel, MAN, Famo | Appareils de visées | |
| Quantité Produit | 200 exemplaires | Période de production | 1938 à 1940 |
| Type de Véhicule | char léger | Radio/émetteur/récepteur | |
| Longueur | 4,81 m | Equipage | 3 hommes |
| Largeur | 2,23 m | Poids en ordre de combat | 8,9 tonnes |
| Hauteur | 1,99 m | ||
| Armement | |||
| Armement | un canon de 20 mm KwK 38 L/55 | Dotation en Munitions | |
| Mitrailleuse (s) | une mitrailleuse MG 34 de 7,92 mm | Élévation ( degrés ) | |
| Armement Secondaire | Dotation en Munitions | ||
| Motorisation | |||
| Moteur | Maybach HL 62 TRM à 6 cyl., | pente accepté | |
| Puissance | 140 cv | Garde au sol | |
| Carburant | Essence | Largeur des Chenilles | 30 cm |
| Boîte de vitesse | Rayon de Braquage | ||
| Distance parcouru | 150 km à 100 km suivant le terrain | Obstacle vertical | |
| Consommation | Vitesse | 40 km/h | |
| Capacité du réservoir ( litres ) | 170 litres | ||
| Blindage | |||
| Blindage | Frontal sur les côtés sur l'arrière Sommet et Fond | ||
| coque | |||
| superstructure | |||
| tourelle | |||
| mantelet | |||
| suivant certaines sources le blindage serait de | |||
| frontal 30 mm côtés 10 mm tourelle 30 mm sommet 10mm fond 10 mm | |||
| PzKpfw II Ausf A (SdKfz 121) | |||
| DONNÉES TECHNIQUES GÉNÉRALES | |||
| Désignation | Panzerkampfwagen II Ausf A | ||
| Fabriquant(s) | Henschel, MAN, Famo | Appareils de visées | |
| Quantité Produit | 100 exemplaires | Période de production | 1938 à 1940 |
| Type de Véhicule | char léger ( petits changement apportés par rapport au PzKpfw c ) | Radio/émetteur/récepteur | |
| Longueur | 4,81 m | Equipage | 3 hommes |
| Largeur | 2,23 m | Poids en ordre de combat | 8,9 tonnes |
| Hauteur | 1,99 m | ||
| Armement | |||
| Armement | un canon de 20 mm KwK 38 L/55 | Dotation en Munitions | |
| Mitrailleuse (s) | une mitrailleuse MG 34 de 7,92 mm | Élévation ( degrés ) | |
| Armement Secondaire | Dotation en Munitions | ||
| Motorisation | |||
| Moteur | Maybach HL 62 TRM à 6 cyl., | pente accepté | |
| Puissance | 140 cv | Garde au sol | |
| Carburant | Essence | Largeur des Chenilles | 30 cm |
| Boîte de vitesse | Synchronisée | Rayon de Braquage | |
| Distance parcouru | 150 km à 100 km suivant le terrain | Obstacle vertical | |
| Consommation | Vitesse | 40 km/h | |
| Capacité du réservoir ( litres ) | 170 litres | ||
| Blindage | |||
| Blindage | Frontal sur les côtés sur l'arrière Sommet et Fond | ||
| coque | |||
| superstructure | |||
| tourelle | |||
| mantelet | |||
| suivant certaines sources le blindage serait de | |||
| frontal 30 mm côtés 10 mm tourelle 30 mm sommet 10mm fond 10 mm | |||
| PzKpfw II Ausf B (SdKfz 121) | |||
| DONNÉES TECHNIQUES GÉNÉRALES | |||
| Désignation | Panzerkampfwagen II Ausf B | ||
| Fabriquant(s) | Henschel, MAN, Famo | Appareils de visées | |
| Quantité Produit | 200 exemplaires | Période de production | 1938 à 1940 |
| Type de Véhicule | char léger changement mineure apporté par rapport au PzKpfw A | Radio/émetteur/récepteur | |
| Longueur | 4,81 m | Equipage | 3 hommes |
| Largeur | 2,23 m | Poids en ordre de combat | 8,9 tonnes |
| Hauteur | 1,99 m | ||
| Armement | |||
| Armement | un canon de 20 mm KwK 38 L/55 | Dotation en Munitions | |
| Mitrailleuse (s) | une mitrailleuse MG 34 de 7,92 mm | Élévation ( degrés ) | |
| Armement Secondaire | Dotation en Munitions | ||
| Motorisation | |||
| Moteur | Maybach HL 62 TRM à 6 cyl, | pente accepté | |
| Puissance | 140 cv | Garde au sol | |
| Carburant | Essence | Largeur des Chenilles | 30 cm |
| Boîte de vitesse | Synchronisée | Rayon de Braquage | |
| Distance parcouru | 150 km à 100 km suivant le terrain | Obstacle vertical | |
| Consommation | Vitesse | 40 km/h | |
| Capacité du réservoir ( litres ) | 170 litres | ||
| Blindage | |||
| Blindage | Frontal sur les côtés sur l'arrière Sommet et Fond | ||
| coque | |||
| superstructure | |||
| tourelle | |||
| mantelet | |||
| suivant certaines sources le blindage serait de | |||
| frontal 30 mm côtés 10 mm tourelle 30 mm sommet 10mm fond 10 mm | |||

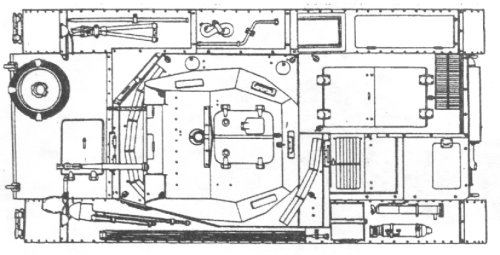

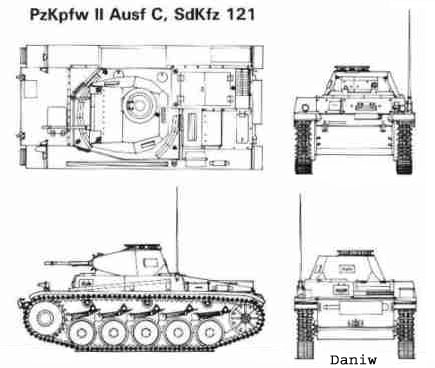

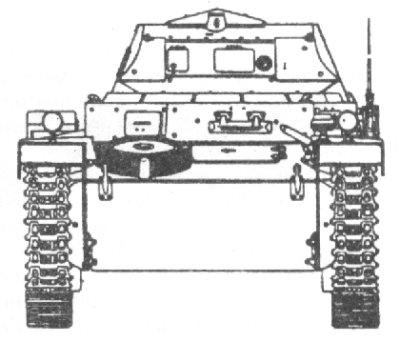

| PzKpfw II Ausf C (SdKfz 121) | |||
| DONNÉES TECHNIQUES GÉNÉRALES | |||
| Désignation | Panzerkampfwagen II Ausf C | ||
| Fabriquant(s) | Henschel, MAN, Famo | Appareils de visées | |
| Quantité Produit | 100 exemplaires | Période de production | 1938 à 1940 |
| Type de Véhicule | char léger | Radio/émetteur/récepteur | |
| Longueur | 4,81 m | Equipage | 3 hommes |
| Largeur | 2,23 m | Poids en ordre de combat | 9,5 tonnes |
| Hauteur | 1,99 m | ||
| Armement | |||
| Armement | un canon de 20 mm KwK 38 L/55 | Dotation en Munitions | |
| Mitrailleuse (s) | une mitrailleuse MG 34 de 7,92 mm | Élévation ( degrés ) | |
| Armement Secondaire | Dotation en Munitions | ||
| Motorisation | |||
| Moteur | Maybach HL 62 TRM à 6 cyl, | pente accepté | |
| Puissance | 140 cv | Garde au sol | |
| Carburant | Essence | Largeur des Chenilles | 30 cm |
| Boîte de vitesse | Synchronisée | Rayon de Braquage | |
| Distance parcouru | 150 km à 100 km suivant le terrain | Obstacle vertical | |
| Consommation | Vitesse | 40 km/h | |
| Capacité du réservoir ( litres ) | 170 litres | ||
| Blindage | |||
| Blindage | Frontal sur les côtés sur l'arrière Sommet et Fond | ||
| coque | |||
| superstructure | |||
| tourelle | |||
| mantelet | |||
| suivant certaines sources le blindage serait de | |||
| frontal 30 mm côtés 10 mm tourelle 30 mm sommet 10mm fond 10 mm | |||
| PzKpfw II Ausf D (SdKfz 121) | |||
| DONNÉES TECHNIQUES GÉNÉRALES | |||
| Désignation | Panzerkampfwagen II Ausf D | ||
| Fabriquant(s) | MAN, Daimler-Benz | Appareils de visées | |
| Quantité Produit | 143 exemplaires et 150 châssis | Période de production | 1938 à 1941 |
| Type de Véhicule | char léger | Radio/émetteur/récepteur | |
| Longueur | 4,64 m | Equipage | 3 hommes |
| Largeur | 2,28 m | Poids en ordre de combat | 10 tonnes |
| Hauteur | 2,30 m | ||
| Armement | |||
| Armement | un canon de 20 mm KwK 38 L/55 | Dotation en Munitions | |
| Mitrailleuse (s) | une mitrailleuse MG 34 de 7,92 mm | Élévation ( degrés ) | |
| Armement Secondaire | Dotation en Munitions | ||
| Motorisation | |||
| Moteur | Maybach HL 66 P à 6 cyl., | pente accepté | |
| Puissance | 180 cv | Garde au sol | |
| Carburant | Essence | Largeur des Chenilles | 30 cm |
| Boîte de vitesse | Synchronisée | Rayon de Braquage | |
| Distance parcouru | 160 km à 110 km suivant le terrain | Obstacle vertical | |
| Consommation | Vitesse | 40 km/h | |
| Capacité du réservoir ( litres ) | 200 litres | ||
| Blindage | |||
| Blindage | Frontal sur les côtés sur l'arrière Sommet et Fond | ||
| coque | |||
| superstructure | |||
| tourelle | |||
| mantelet | |||
| suivant certaines sources le blindage serait de | |||
| frontal 30 mm côtés 10 mm tourelle 30 mm sommet 10mm fond 10 mm | |||
| PzKpfw II Ausf E (SdKfz 121) | |||
| DONNÉES TECHNIQUES GÉNÉRALES | |||
| Désignation | Panzerkampfwagen II Ausf E | ||
| Fabriquant(s) | MAN, Daimler-Benz | Appareils de visées | |
| Quantité Produit | 163 exemplaires | Période de production | 1940 à 1943 |
| Type de Véhicule | char léger | Radio/émetteur/récepteur | |
| Longueur | 4,64 m | Equipage | 3 hommes |
| Largeur | 2,28 m | Poids en ordre de combat | 9,5 tonnes |
| Hauteur | 2,30 m | ||
| Armement | |||
| Armement | un canon de 20 mm KwK 38 L/55 | Dotation en Munitions | |
| Mitrailleuse (s) | une mitrailleuse MG 34 de 7,92 mm | Élévation ( degrés ) | |
| Armement Secondaire | Dotation en Munitions | ||
| Motorisation | |||
| Moteur | Maybach HL 66 P à 6 cyl., | pente accepté | |
| Puissance | 180 cv | Garde au sol | |
| Carburant | Essence | Largeur des Chenilles | 30 cm |
| Boîte de vitesse | Synchronisée | Rayon de Braquage | |
| Distance parcouru | 160 km à 110 km suivant le terrain | Obstacle vertical | |
| Consommation | Vitesse | 55 km/h | |
| Capacité du réservoir ( litres ) | 200 litres | ||
| Blindage | |||
| Blindage | Frontal sur les côtés sur l'arrière Sommet et Fond | ||
| coque | |||
| superstructure | |||
| tourelle | |||
| mantelet | |||
| suivant certaines sources le blindage serait de | |||
| frontal 30 mm côtés 10 mm tourelle 30 mm sommet 10mm fond 10 mm | |||
| PzKpfw II Ausf F (SdKfz 121) | |||
| DONNÉES TECHNIQUES GÉNÉRALES | |||
| Désignation | Panzerkampfwagen II Ausf F ( Sdkfz 123 ) | ||
| Fabriquant(s) | Daimler-Benz, Homme | Appareils de visées | |
| Quantité Produit | Période de production | 1940 à 1943 | |
| Type de Véhicule | char léger | Radio/émetteur/récepteur | |
| Longueur | 4,64 m | Equipage | 3 hommes |
| Largeur | 2,28 m | Poids en ordre de combat | 9,5 tonnes |
| Hauteur | 2,30 m | ||
| Armement | |||
| Armement | un canon de 20 mm KwK 38 L / 55 | Dotation en Munitions | |
| Mitrailleuse (s) | une mitrailleuse MG 34 de 7,92 mm | Élévation ( degrés ) | |
| Armement Secondaire | Dotation en Munitions | ||
| Motorisation | |||
| Moteur | Maybach HL 66 P à 6 cyl., | pente accepté | |
| Puissance | 200 cv | Garde au sol | |
| Carburant | Essence | Largeur des Chenilles | 36 cm |
| Boîte de vitesse | Synchronisée | Rayon de Braquage | |
| Distance parcouru | 190 km à 130 km suivant le terrain | Obstacle vertical | |
| Consommation | Vitesse | 55 km/h | |
| Capacité du réservoir ( litres ) | 235 litres | ||
| Blindage | |||
| Blindage | Frontal sur les côtés sur l'arrière Sommet et Fond | ||
| coque | |||
| superstructure | |||
| tourelle | |||
| mantelet | |||
| suivant certaines sources le blindage serait de | |||
| frontal 35 mm côtés 10 mm tourelle 30 mm sommet 10mm fond 10 mm | |||
| PzKpfw II Ausf L Luchs ( Lynx ) (SdKfz 123) | |||
| DONNÉES TECHNIQUES GÉNÉRALES | |||
| Désignation | Panzerkampfwagen II Ausf L Luchs ( Sdkfz 123 ) " Lynx " Ausführung L | ||
| Fabriquant(s) | MAN, Henschel | Appareils de visées | |
| Quantité Produit | 100 exemplaires ( canon de 20mm ) 31 exemplaires ( canon 50 mm ) | Période de production | 1941 à 1943 |
| Type de Véhicule | char léger de reconnaissance | Radio/émetteur/récepteur | |
| Longueur | 4,64 m | Equipage | 4 hommes |
| Largeur | 2,48 m | Poids en ordre de combat | 11,8 tonnes |
| Hauteur | 2,21 m | ||
| Armement | |||
| Armement | un canon de 20 mm KwK 38 L / 55 et 31 exemplaires canon de 50 mm KwK 39 L / 60 | Dotation en Munitions | |
| Mitrailleuse (s) | une mitrailleuse MG 34 de 7,92 mm | Élévation ( degrés ) | |
| Armement Secondaire | Dotation en Munitions | ||
| Motorisation | |||
| Moteur | Maybach HL 66 P à 6 cyl., | pente accepté | |
| Puissance | 200 cv | Garde au sol | |
| Carburant | Essence | Largeur des Chenilles | 36 cm |
| Boîte de vitesse | Synchronisée | Rayon de Braquage | |
| Distance parcouru | 190 km à 130 km suivant le terrain | Obstacle vertical | |
| Consommation | Vitesse | 60 km/h | |
| Capacité du réservoir ( litres ) | 235 litres | ||
| Blindage | |||
| Blindage | Frontal sur les côtés sur l'arrière Sommet et Fond | ||
| coque | |||
| superstructure | |||
| tourelle | |||
| mantelet | |||
| suivant certaines sources le blindage serait de | |||
| frontal 30 mm côtés 20 mm tourelle 30 mm sommet 10mm fond 20 mm | |||
